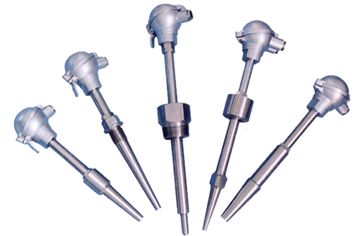

石油化工热电偶/平博pinnacle

产品名称:石油化工热电偶/平博pinnacle
产品编号:Pro2008514151443
更新时间:2013.06.11
浏览次数:




产品详细介绍:


1、应用

     专业针对石油化工部门设计,可以直接测量-200℃-1600℃范围内液体、蒸汽和气体介质以及固体表面测温。

2、工作原理

     热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
     平博pinnacle是利用电阻与温度呈一定函数的关系原理。当被测介质中有温度变化时,其电阻值也随着发生变化,工作仪表便显示出电阻值所对应的温度值。

3、主要技术参数

   产品执行标准:
      IEC1515
      IEC584
      IEC751
      JB/T5518-91
      JB/T5582-91

4、公称压力

     一般是指在常温下,保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关,且与其结构形式、安装方法及被测介质的流速、种类有关。

5、温度范围及允差

热电偶

型 号 分度号 允 差 等 级
允 差 值 测温范围℃ 允差值 测温范围℃
WRN K ±1.5 ℃ -40-+375 ±2.5 ℃ -40-+333
±0.004 ltl 375-1000 ±0.0075 ltl 333-1200
WRE E ±1.5 ℃ -40-+375 ±2.5 ℃ -40-+333
±0.004 ltl 375-800 ±0.0075 ltl 333-900
WRP S ±1℃ 0-1100 ±2.5 ℃ 0-600
±1+0.003(t-1100)」 1100-1600 ±0.0025 ltl 600-1600
WRQ R ± 1 ℃ 0-1100 ±2.5 ℃ 0-1100
±「1+0.003(t-1100)」 1100-1600 ±0.0025ltl 1100-1600
WRR B
±0.0025ltl 600-1700

平博pinnacle

型号 分度号 测温范围℃ 精度等级 允许偏差
WZP Pt100 -200-+500 A ±(0.15+0.002)ltl
B ±(0.30+0.005)ltl
WZC Cu50 Cu100 -50-+100 ---- ±(0.30+0.005)ltl
